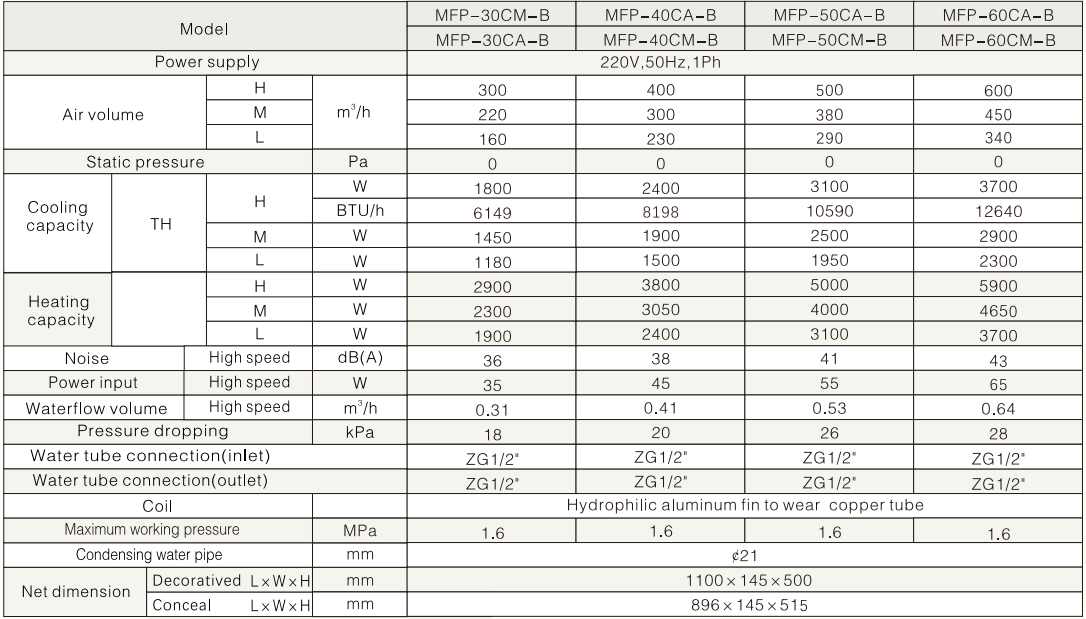

Uma unidade fan coil (FCU) é fundamentalmente um dispositivo terminal localizado que utiliza um ventilador e uma bobina de troca de calor para condicionar um espaço específico. Os engenheiros de instalações os implantam em todos os lugares, desde hotéis boutique até grandes complexos comerciais. Essas unidades manipulam silenciosamente a temperatura do ar local para manter o conforto dos ocupantes do edifício. Mecanicamente, eles permanecem bastante simples de entender. No entanto, especificar a unidade errada leva a custos de manutenção elevados, ambientes acústicos deficientes e consumo de energia ineficiente. Ignorar as rígidas restrições arquitetônicas da geometria do seu edifício prejudica o desempenho geral do sistema.
Este guia faz a transição da mecânica básica para uma estrutura de especificações rigorosa para aplicações comerciais e residenciais de alto padrão. Exploraremos como diferentes configurações físicas determinam estritamente o impacto arquitetônico e os fluxos de trabalho de manutenção diária. Você aprenderá a avaliar com confiança as classificações acústicas e a moderna tecnologia de motores para obter uma configuração otimizada. Ao compreender profundamente esses componentes, você garante o máximo conforto e confiabilidade a longo prazo em qualquer layout de instalação.
As FCUs funcionam como unidades terminais autônomas que tratam zonas locais, distintas das unidades centrais de tratamento de ar (AHUs) de grande escala.
As opções de configuração (por exemplo, dutos ocultos versus console exposto) determinam fortemente o impacto arquitetônico e os fluxos de trabalho de manutenção.
As avaliações modernas dependem do desempenho acústico (classificações NC), da eficiência do motor (motores EC vs. AC) e da confiabilidade do gerenciamento de condensado.
A implementação adequada requer o emparelhamento da FCU com um sistema de ar externo dedicado (DOAS) se a ventilação com ar fresco for um requisito de conformidade estrito.
Cada fan coil opera usando alguns componentes internos essenciais. Podemos decompor a anatomia para entender como ela condiciona as zonas locais. A simplicidade deste design garante reparos fáceis e operação direta.
Bobina de aquecimento e resfriamento: representa o trocador de calor central. Os fabricantes os constroem usando tubos de cobre cercados por aletas de alumínio para maximizar a área de superfície.
Ventilador interno: Um soprador centrífugo puxa ativamente o ar ambiente pela superfície da bobina. Em seguida, empurra o ar condicionado de volta para a zona ocupada.
Filtro de Ar: Um filtro de malha básico fica antes da bobina. Ele captura a poeira transportada pelo ar, protegendo os mecanismos internos do acúmulo de detritos ao longo do tempo.
Bandeja de condensado: Esta bandeja coleta a condensação de umidade na serpentina fria durante a operação no verão. Uma linha de drenagem dedicada remove essa água com segurança.
A transferência de calor dentro dessas unidades depende inteiramente de uma planta central. Um resfriador ou caldeira central fornece água hidrônica ao edifício. A água viaja através de uma rede de tubulações diretamente para cada terminal local. O ventilador interno puxa o ar quente do ambiente através dos tubos de cobre frios e cheios de água. O calor passa naturalmente do ar quente para a água gelada. O ventilador então empurra o ar recém-resfriado para fora. Durante o inverno, o processo se inverte completamente. A água quente de uma caldeira aquece o ar frio que entra antes de distribuí-lo.
A disposição da tubulação determina sua flexibilidade sazonal. Os engenheiros normalmente especificam uma configuração de 2 ou 4 tubos com base nas demandas gerais do edifício. Um sistema de 2 tubos utiliza uma única bobina. Ele lida com aquecimento ou resfriamento, exigindo uma transição sazonal manual para todo o edifício. Um sistema de 4 tubos possui serpentinas de aquecimento e resfriamento separadas. Permite controle de zona simultâneo e independente. Uma sala pode aquecer enquanto a sala adjacente esfria.
Gráfico de comparação de sistemas hidrônicos
Tipo de sistema | Configuração da bobina | Aquecimento/resfriamento simultâneo | Complexidade de instalação | Aplicação ideal |
|---|---|---|---|---|
Sistema de 2 tubos | Bobina única | Não (requer transição sazonal) | Mais baixo | Pequenos escritórios, edifícios residenciais |
Sistema de 4 tubos | Bobinas Duplas | Sim (zonas totalmente independentes) | Mais alto | Hotéis luxuosos, hospitais modernos |
As restrições arquitetônicas determinam fortemente a escolha final do equipamento. As unidades ocultas escondem-se completamente em tetos falsos, armários ou pisos elevados. Eles exigem grades discretas para distribuir o ar. Esta abordagem preserva a estética do design de interiores. As unidades expostas permanecem totalmente visíveis dentro do espaço condicionado. Muitas vezes vemos isso em reformas de edifícios mais antigos. Os consoles expostos ficam próximos ao chão, contra as paredes do perímetro. Eles geralmente apresentam invólucros de metal atraentes e duráveis para combinar com a decoração do ambiente.
Às vezes você precisa de um dispositivo robusto para gerenciar vários espaços apertados simultaneamente. Uma bem projetada unidade fan coil HVAC canalizada atende facilmente a várias salas adjacentes. Os instaladores escondem essas unidades dentro do plenum do teto. Eles conectam dutos de curto alcance para distribuir o ar em zonas separadas. Esta configuração requer um ventilador de alta pressão estática para empurrar o ar através da resistência dos dutos. É altamente eficaz para suítes de hotel com áreas de dormir e de estar separadas.
As limitações de espaço frequentemente forçam os engenheiros a repensar os posicionamentos tradicionais. Quando o espaço da parede permanece apertado ou os plenums são excepcionalmente rasos, uma unidade ventiloconvectora de teto e piso oferece versatilidade incomparável. Você pode montar esses dispositivos horizontalmente contra o teto ou verticalmente contra o chão. Seu perfil fino os torna ideais para reformas complicadas. Essa flexibilidade garante que você possa adicionar controle climático robusto a estruturas mais antigas que carecem de espaços mecânicos modernos.
Variações sem dutos fornecem complementos modulares para zonas específicas. As unidades de cassete de teto ficam niveladas com uma grade de teto falso padrão. Eles sopram ar condicionado em quatro direções para excelente cobertura. As unidades montadas na parede são semelhantes aos sistemas split residenciais. Você os monta no alto de uma parede. Ambas as opções oferecem instalação rápida. Eles eliminam a necessidade de extensas tubulações. Os gerentes de instalações os adoram para resfriar salas de servidores independentes ou pequenos lobbies.
A escolha de uma confiável solução de controle climático HVAC requer a compreensão de sua escala operacional. As FCUs lidam estritamente com ajustes de temperatura localizados. Eles condicionam zonas pequenas e individuais, como um único escritório ou quarto de hotel. Em contraste, as Unidades de Tratamento de Ar (AHUs) condicionam e distribuem o ar por edifícios inteiros. As AHUs atendem grandes pisos de plano aberto ou zonas interconectadas. A FCU fornece precisão de nível micro. A AHU lida com o volume de nível macro.
As diferenças de ventilação continuam sendo uma distinção crítica de engenharia. As FCUs tradicionais recirculam apenas o ar interno existente. Eles retiram o ar da sala, resfriam-no e expelem-no de volta. Eles não introduzem oxigênio fresco naturalmente. Você deve emparelhá-los com um sistema de ar fresco separado. As AHUs operam de maneira diferente. Eles processam ativamente volumes substanciais de ar externo complementar. Eles filtram, temperam e misturam esse ar externo antes de enviá-lo pelos dutos.
A descentralização oferece grandes vantagens para a manutenção. Um edifício que utiliza múltiplas FCUs desfruta de uma área descentralizada. Isso fornece alta granularidade. Se uma unidade quebrar, apenas um cômodo será prejudicado. Você pode repará-lo localmente. Por outro lado, uma AHU requer uma sala mecânica enorme e centralizada. Funciona como um ponto único de falha. Se o motor principal da AHU morrer, todo o edifício perderá fluxo de ar. No entanto, as AHUs permitem que o pessoal de manutenção faça a manutenção do equipamento inteiramente fora dos espaços ocupados.
O ruído afeta fortemente o conforto dos ocupantes. Avaliamos o som usando classificações de Critérios de Ruído (NC). As classificações NC aceitáveis variam de acordo com o ambiente. Os quartos de hotéis de luxo exigem uma operação silenciosa, normalmente em torno de NC-30. Espaços industriais ou corredores movimentados toleram NC-40 ou superior. Os engenheiros devem revisar cuidadosamente o isolamento do revestimento. A espuma acústica mais espessa e de alta densidade atenua eficazmente o zumbido do motor. A seleção de unidades superdimensionadas operando em baixas velocidades do ventilador também reduz o ruído perceptível da velocidade do ar.
As unidades mais antigas contam com motores de corrente alternada (CA) padrão. Esses motores operam em velocidades fixas e rígidas. Eles desperdiçam eletricidade considerável. As especificações modernas exigem motores comutados eletronicamente (EC). Os motores EC utilizam tecnologia de velocidade variável. Eles aumentam ou diminuem continuamente com base nas demandas da sala em tempo real. Isto reduz drasticamente o consumo de energia. O retorno do investimento em motores EC é rápido. Eles operam de forma mais silenciosa, duram mais e reduzem significativamente as contas de serviços públicos.
Uma máquina autônoma não pode otimizar um edifício inteiro. As configurações modernas exigem profunda compatibilidade com os sistemas de gerenciamento predial (BMS) existentes. Os engenheiros avaliam as unidades com base em seus protocolos de comunicação. BACnet e Modbus representam os padrões da indústria. A integração perfeita permite que os gerentes de instalações monitorem milhares de terminais a partir de um painel. O emparelhamento de unidades com termostatos inteligentes permite a manutenção preditiva. O sistema sinaliza filtros sujos ou motores com problemas antes que ocorra uma falha total.
Ambientes agressivos destroem materiais baratos rapidamente. Os edifícios costeiros lidam continuamente com o ar salino corrosivo. Espaços comerciais pesados enfrentam vibrações constantes. A especificação de materiais de aletas de bobina de alta qualidade evita a degradação precoce. Muitos engenheiros insistem em aletas revestidas com epóxi para resistir à corrosão. Além disso, você deve avaliar a integridade estrutural do reservatório de drenagem. Panelas de plástico frágeis quebram sob estresse térmico. Panelas de aço inoxidável de alta qualidade garantem durabilidade vitalícia e evitam vazamentos catastróficos em ambientes internos.
Danos causados pela água continuam sendo o maior fator de risco durante a operação. À medida que as bobinas resfriam o ar úmido, elas geram litros de água diariamente. Se algas ou poeira obstruírem a linha de drenagem primária, a panela transbordará rapidamente. Isso arruína tetos falsos e carpetes caros abaixo. As instalações profissionais exigem recipientes de drenagem secundários. Recomendamos fortemente a instalação de boiadores eletrônicos. Se os níveis de água subirem perigosamente, o interruptor desliga instantaneamente a válvula de resfriamento. O design adequado do sifão também evita o retorno dos gases do esgoto.
Os custos operacionais contínuos dependem inteiramente do acesso físico. A equipe das instalações deve realizar substituições regulares de filtros e limpezas de bobinas. Se os arquitetos esconderem as unidades atrás de drywall sólido, a manutenção de rotina se tornará impossível. Você deve exigir painéis de acesso desimpedidos diretamente abaixo do equipamento. Os painéis devem abrir facilmente sem ferramentas especiais. Quando a manutenção é difícil, os técnicos a ignoram completamente. Isso leva a bobinas entupidas, tubos congelados e queima precoce do motor.
Os códigos de construção modernos regem estritamente a qualidade do ar interior. Edifícios contemporâneos herméticos retêm rapidamente dióxido de carbono e compostos orgânicos voláteis. A especificação de unidades de recirculação isoladas nesses espaços viola os códigos de segurança. Você deve seguir o Padrão ASHRAE 62.1 cuidadosamente. Os engenheiros resolvem isso emparelhando terminais locais com um sistema de ar externo dedicado (DOAS). O DOAS bombeia ar fresco pré-condicionado diretamente para o ambiente. Isto garante a conformidade legal enquanto a unidade local lida com cargas de temperatura.
Os sistemas hidrônicos requerem distribuição precisa de água para funcionar corretamente. A água segue naturalmente o caminho de menor resistência. As unidades mais próximas das bombas centrais sobrepressurizam facilmente. As unidades na extremidade do edifício carecem de água gelada. Isso causa enormes desequilíbrios de temperatura. Resolvemos isso instalando Válvulas de Controle Independentes de Pressão (PICVs) em cada unidade. Os PICVs regulam dinamicamente o fluxo, independentemente das flutuações de pressão do sistema. Eles garantem um equilíbrio perfeito da água em todo o circuito.
Especificar a estratégia de resfriamento localizada perfeita requer cálculos mecânicos cuidadosos. Você deve começar finalizando os requisitos de capacidade precisos com base no uso da sala. A seguir, determine suas restrições arquitetônicas absolutas. Decida antecipadamente se o projeto suporta unidades de teto oculto ou requer consoles de piso expostos. Você deve exigir componentes de alta eficiência em todos os níveis. Insista nos motores EC e na integração inteligente do BMS para garantir economias operacionais a longo prazo.
Evite finalizar a aquisição apenas com base nos custos de hardware. Você deve consultar diretamente um engenheiro MEP qualificado ou um fornecedor especializado de HVAC. Eles modelarão com precisão os cálculos exatos de carga térmica para seus espaços exclusivos. Eles também verificarão os requisitos de balanceamento hidráulico antes que qualquer equipamento chegue ao local. O planejamento adequado elimina vazamentos destrutivos de água, silencia ruídos indesejados e maximiza a eficiência total do sistema.
R: Uma unidade comercial bem conservada normalmente dura entre 15 e 20 anos. Mudanças consistentes de filtro e limpezas de rotina da bobina evitam o esforço do motor. Unidades negligenciadas que operam com filtros entupidos geralmente falham dentro de dez anos devido ao superaquecimento.
R: As unidades tradicionais não trazem ar fresco do exterior. Eles recirculam e condicionam estritamente o ar interno existente. Para atender aos padrões de ventilação, os engenheiros devem combiná-los com um sistema de ar complementar separado, como um DOAS.
R: As aplicações comerciais geralmente exigem substituições de filtros a cada três ou quatro meses. Áreas de alto tráfego ou espaços industriais podem precisar de mudanças mensais. As unidades residenciais geralmente funcionam bem com substituições de filtros semestrais.
R: Uma FCU é simplesmente um dispositivo de distribuição terminal. Requer uma planta central (como um resfriador ou caldeira) para gerar água quente ou fria. Uma bomba de calor é uma fonte de geração primária. Transfere mecanicamente o calor do ambiente externo para gerar seu próprio aquecimento ou resfriamento.
