Unidade Fan Coil escondida no teto vs cassete

Para construções comerciais e grandes reformas, a seleção do equipamento terminal HVAC correto impacta diretamente a folga do teto, o conforto acústico e os orçamentos de manutenção de longo prazo. Engenheiros e arquitetos enfrentam pressão constante para otimizar esses espaços superiores. Você deve equilibrar as necessidades de resfriamento funcional com as metas rígidas de design de interiores.

Embora ambos os sistemas fiquem acima do espaço ocupado, a escolha entre um cassete sem dutos e uma unidade oculta com dutos altera fundamentalmente os prazos de instalação e o projeto arquitetônico. Fazer a escolha errada pode resultar em plenums de teto apertados, ambientes de escritório barulhentos ou obstáculos frustrantes de manutenção. Você precisa de um sistema confiável que alie estética e praticidade.

Este guia fornece uma avaliação lado a lado baseada em evidências de ambas as configurações. Passamos das definições básicas para abordar as restrições de implementação do mundo real, o planejamento financeiro e a adequação específica do projeto. Você aprenderá exatamente como alinhar suas escolhas mecânicas com suas realidades estruturais.

Principais conclusões

• Impacto arquitetônico: Uma unidade fan coil oculta no teto oferece máxima discrição estética, mas exige profundidade significativa do plenum e coordenação cuidadosa dos dutos.

• Instalação e retrofit: Uma unidade fan coil tipo cassete simplifica a instalação e a manutenção, tornando-a altamente econômica para espaços de plano aberto e retrofits.

• Distribuição de ar: As unidades ocultas permitem mapeamento de ar preciso e multizona por meio de dutos, enquanto os cassetes dependem de projeção localizada e multidirecional (por exemplo, distribuição de 4 vias).

• Motivador de decisão: A escolha final depende do compromisso entre integração visual (Oculto) e acessibilidade de instalação/manutenção (Cassete).

Compreendendo as linhas de base da arquitetura e da engenharia

A seleção de HVAC não pode acontecer no vácuo. Ele deve estar perfeitamente alinhado com planos de teto refletidos, layouts de supressão de incêndio e requisitos acústicos rigorosos. Os arquitetos projetam espaços para que sejam abertos e convidativos. Os gerentes de instalações, por outro lado, exigem sistemas que possam atender rapidamente. Essa tensão impulsiona todo o processo de seleção.

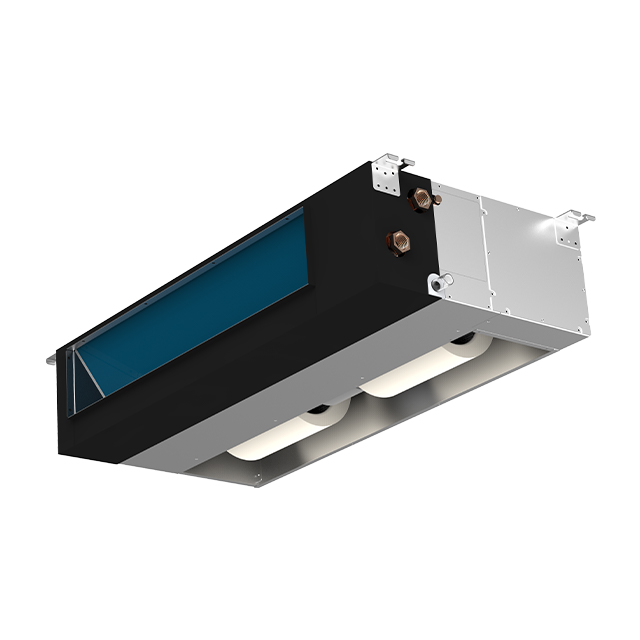

A primeira linha de base é a FCU com dutos ocultos no teto . Esta unidade esconde-se inteiramente dentro do vazio do teto. Depende de dutos de fornecimento e retorno para fornecer ar. Os ocupantes veem apenas difusores lineares ou quadrados discretos. A massa mecânica permanece totalmente fora de vista.

A segunda linha de base envolve a unidade de cassete. Este terminal independente é montado rente a um teto suspenso. Ele aspira o ar quente do ambiente através da grade central. Em seguida, ele empurra o ar condicionado ao longo do perímetro. Não requer dutos externos extensos.

O conflito central emerge aqui. Você deve equilibrar o desejo do arquiteto por um teto “invisível” com a necessidade do gerente da instalação por manutenção acessível e de baixo custo. Os sistemas ocultos parecem melhores, mas custam mais para manter. Os sistemas visíveis interferem no design, mas simplificam as operações contínuas.

A unidade fan coil oculta no teto: desempenho e realidades

As unidades ocultas são excelentes em ambientes de design sofisticado. Eles oferecem integração visual completa no espaço. Você vê apenas grades arquitetônicas finas. Eles também fornecem isolamento acústico superior. A verdadeira fonte de ruído mecânico fica longe do difusor. A tubulação atenua naturalmente o som do motor antes que ele chegue à sala.

A flexibilidade se destaca como a principal vantagem da unidade ventiloconvectora embutida no teto . Você pode condicionar facilmente salas de formatos estranhos. Você pode até resfriar vários pequenos espaços adjacentes em uma única unidade. Você consegue isso usando dutos ramificados para empurrar o ar exatamente onde necessário.

No entanto, os riscos de implementação são substanciais. Essas unidades exigem espaços mínimos estritos para vazios no teto. Freqüentemente, você precisa de 250 mm ou mais, dependendo dos requisitos de pressão estática. Além disso, você depende muito do dimensionamento correto do duto. Dutos mal projetados causam quedas de pressão estática e fluxo de ar inadequado.

• Melhores Práticas: Sempre siga as diretrizes da SMACNA para projeto de dutos para minimizar a resistência do ar.

• Ponto problemático do instalador: você deve instalar escotilhas de inspeção dedicadas para trocas de filtro.

• Erro comum: não instalar recipientes de drenagem secundários. Vazamentos ocultos podem causar danos catastróficos ao teto antes da descoberta.

A unidade fan coil tipo cassete: desempenho e realidades

Os sistemas de cassetes brilham durante a instalação e operação de rotina. Eles se encaixam perfeitamente em tetos de grade comercial padrão. Você normalmente os vê em formatos de ladrilho de 600x600mm ou 900x900mm. O fan coil cassete de 4 vias fornece distribuição de ar previsível e uniforme em 360 graus. Este lançamento multidirecional funciona perfeitamente em espaços abertos.

A equipe de manutenção aprecia imensamente essas unidades. Você obtém acesso direto e sem ferramentas a filtros e componentes internos diretamente abaixo. A eficiência de custos também melhora significativamente. Você elimina os custos de material e mão de obra associados a chapas metálicas ou dutos flexíveis.

Apesar desses benefícios, os cassetes apresentam riscos de implementação distintos. Eles têm uma grande pegada visual. O painel frontal de plástico está sempre visível para os ocupantes. Além disso, a maioria dos cassetes depende de bombas de elevação de condensado. Estas bombas introduzem ruído mecânico e apresentam um ponto distinto de falha.

• Erro comum: colocar cassetes em layouts altamente compartimentados. Você não pode canalizar ar facilmente para uma sala separada. Fazer isso anula a finalidade do cassete independente.

• Melhores Práticas: Agende testes de rotina da bomba de elevação para evitar transbordamento inesperado de água durante os meses de pico de resfriamento.

Dimensões de avaliação frente a frente

As avaliações financeiras devem considerar tanto as despesas de capital iniciais (CapEx) como as despesas operacionais (OpEx). Os sistemas ocultos apresentam um CapEx inicial mais elevado. Você deve pagar pela unidade, dutos, grades e mão de obra especializada. No entanto, eles oferecem potencialmente uma vida útil mais longa se protegidos dentro de um plenum bem vedado. Os cassetes apresentam um CapEx inicial mais baixo. No entanto, eles exigem uma frequência de manutenção um pouco maior para limpeza do painel frontal e verificações da bomba de elevação.

Espaço e espaço livre criam a “Penalidade Plenum”. Devemos comparar objetivamente os requisitos de altura. Os cassetes geralmente requerem menos espaço vazio contínuo em comparação com a extensa área ocupada por um sistema de dutos. Os dutos devem atravessar vigas estruturais, exigindo tetos globais mais profundos.

Do ponto de vista do gerenciamento de instalações, as realidades de manutenção diferem enormemente. Compare a realidade de subir uma escada simples para soltar o painel frontal de um cassete. Compare isso com a remoção de placas de teto frágeis ou com o desparafusamento de painéis de acesso pesados ​​para alcançar uma caixa de filtro oculta. As horas de trabalho aumentam rapidamente.

A eficiência energética e do fluxo de ar também divergem. Você deve comparar as perdas de pressão estática de um sistema de dutos com a eficiência de lançamento direto de um cassete. Os ventiladores canalizados trabalham mais para empurrar o ar através de passagens restritivas. Os cassetes descarregam o ar diretamente no ambiente, reduzindo a carga do motor do ventilador.

Gráfico de comparação de sistemas

Lógica de seleção: qual sistema se adapta à sua aplicação?

A seleção do equipamento certo requer a adequação dos pontos fortes do sistema ao seu ambiente arquitetônico específico. Diferentes setores comerciais exigem diferentes estratégias de conforto.

Quando especificar a FCU com canalização oculta:

1. Hospitalidade de luxo: Os quartos de hotel exigem uma operação silenciosa. Estética e acústica não são negociáveis.

2. Escritórios Executivos: Os espaços corporativos particionados precisam de fornecimento de ar discreto, sem confusão visível no teto.

3. Residencial de alto padrão: os proprietários geralmente exigem controle climático invisível.

4. Tetos personalizados: Espaços que utilizam tetos de drywall ou gesso combinam perfeitamente com difusores lineares.

Quando especificar a unidade fan coil do tipo cassete :

1. Escritórios Comerciais de Plano Aberto: Estas salas beneficiam do amplo e uniforme alcance de uma cassete.

2. Showrooms de varejo: Ambientes de varejo de alta rotatividade precisam de fácil acesso para manutenção acima da área de vendas.

3. Salas de TI e servidores: O resfriamento sensível direto e de alto volume funciona de forma eficiente aqui.

4. Projetos de Retrofit: Preservar as estruturas de teto existentes e minimizar o tempo de inatividade serve como principal critério de sucesso.

Engenheiros inteligentes frequentemente implantam abordagens híbridas. Você pode usar unidades ocultas em salas de reuniões e saguões para maximizar a elegância. Em seguida, você instala os cassetes nas áreas de trabalho de plano aberto. Esta estratégia otimiza o orçamento geral do projeto e, ao mesmo tempo, proporciona desempenho exatamente onde necessário.

Conclusão

• Reconheça as principais compensações: Nenhuma das unidades é objetivamente superior. A escolha certa é um equilíbrio calculado entre espaço no teto, restrições orçamentárias e intenção de design.

• Confirme os limites arquitetônicos: Estabeleça os requisitos de altura do teto e verifique as profundidades do plenum antes de adquirir qualquer unidade.

• Avalie a capacidade operacional: avalie honestamente as capacidades de manutenção da equipe da sua instalação. Escolha sistemas acessíveis se os orçamentos trabalhistas forem apertados.

• Ação da próxima etapa: Consulte seu engenheiro de HVAC para executar cálculos de pressão estática para unidades canalizadas. Peça-lhes para realizarem o mapeamento da distância de lançamento dos cassetes. Finalize sua lista de materiais com base nesses números concretos.

Perguntas frequentes

P: O que é mais silencioso: uma FCU com duto oculto ou uma unidade de cassete?

R: As unidades ocultas são geralmente mais silenciosas no espaço ocupado. O ruído mecânico do ventilador e do motor é fisicamente amortecido pela estrutura do teto. Os próprios dutos também absorvem o som antes que o ar chegue ao ambiente.

P: Uma unidade fan coil tipo cassete de 4 vias pode ser instalada em um teto de gesso sólido?

R: Sim, mas requer extrema precisão. Você deve cortar uma abertura perfeita para que o painel frontal se sobreponha às bordas de maneira limpa. No entanto, os tetos rebatíveis padrão continuam sendo o caso de uso mais prático e comum para cassetes.

P: Ambas as unidades requerem uma bomba de drenagem de condensado?

R: Os cassetes quase sempre possuem bombas de elevação integradas devido ao seu design de montagem embutida. As unidades ocultas muitas vezes podem depender inteiramente de drenos por gravidade, dependendo de sua colocação no plenum. Isso elimina um ponto potencial de falha mecânica.

P: Os custos operacionais são significativamente diferentes entre os dois?

R: O consumo de energia é muito semelhante para capacidades de refrigeração equivalentes. No entanto, as unidades canalizadas podem exigir um pouco mais de potência do motor do ventilador para superar a pressão estática dentro dos dutos. Os custos de mão-de-obra de manutenção de rotina são normalmente mais baixos para unidades de cassete.
