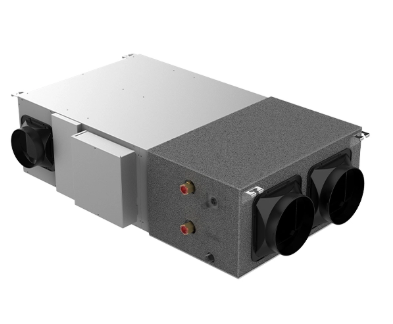

O DCV-MTF-102KQ é uma unidade de tratamento de ar montada no teto destinada a instalações residenciais e comerciais leves. Funciona com motor DC e oferece quatro velocidades de fluxo de ar selecionáveis, variando de 400 m³/h a 1360 m³/h. A unidade fornece resfriamento, aquecimento, desumidificação e ventilação suplementares para espaços atendidos por sistemas de controle de temperatura radiante ou de fonte subterrânea.
Modelo | DCV-MTF-102KQ | ||||||
Fonte de energia | 220 V ~ 50 Hz, 1 Ph | ||||||
Volume de ar | H | m3/h | 400 | 850 | 1020 | 1360 | |
Pressão estática | Pai | 25 | 80 | 80 | 80 | ||
Tensão de controle do motor | V | 2 | 4.2 | 5.4 | 10 | ||
Capacidade de resfriamento (temperatura interna 27/19,5 ℃, temperatura da água 7/12 ℃) | º | Alta velocidade do ventilador | W | 3450 | 6600 | 7700 | 9600 |
Capacidade de desumidificação | L/h | 2.48 | 3.25 | 3.53 | 4.23 | ||
temperatura do ar fornecido | DB/WB/Conteúdo de umidade do suprimento de ar | ℃, ℃,g/kg | 10,3/9,7/7,29 | 11,5/10,9/7,9 | 11.7/11.1/8.03 | 12,3/11,7/8,35 | |
Capacidade de resfriamento *(temperatura interna 29/26,2 ℃, temperatura da água 7/12 ℃) | º | Alta velocidade do ventilador | W | 6800 | 13300 | 15200 | 18800 |
Capacidade de desumidificação | L/h | 5.7 | 11.6 | 13.3 | 16.1 | ||
temperatura do ar fornecido | DB/WB/Conteúdo de umidade do suprimento de ar | ℃, ℃,g/kg | 10,5/9,7/7,18 | 11,9/11,5/8,29 | 12,4/12,1/8,65 | 13,4/13/9,2 | |
Capacidade de resfriamento **(temperatura interna 35/28°C, temperatura da água 10/15°C) | º | Alta velocidade do ventilador | W | 6600 | 12800 | 15000 | 18000 |
Capacidade de desumidificação | L/h | 5.1 | 10.2 | 12 | 14.4 | ||
temperatura do ar fornecido | DB/WB/Conteúdo de umidade do suprimento de ar | ℃, ℃,g/kg | 13,7/12,8/8,88 | 15,3/14,7/10,23 | 15,9/15,4/10,72 | 16,9/16,3/11,44 | |
Capacidade de aquecimento (temperatura interna 21/15 ℃, temperatura da água de entrada 45 ℃, valor do fluxo de água é igual ao modo de resfriamento) | W | 3600 | 6950 | 8100 | 10100 | ||
Nível de ruído | H | 80 Pa | dB(A) | ||||
M | |||||||
L | |||||||
Entrada de energia | 80 Pa | W | 40 | 145 | 240 | 420 | |
Nível de ruído | 80 Pa | Db(A) | 30 | 40 | 42 | 44 | |
Volume de fluxo de água | m3/h | 0.59 | 1.16 | 1.35 | 1.7 | ||
Queda de pressão da água (nominal) | kPa | 8 | 29 | 38 | 58 | ||
conexão de tubo de água | entrada | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | ||
tomada | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | |||
Bobina | tipo | Aleta de alumínio hidrofílico para usar tubo de cobre (6 linhas） | |||||
Drenar por natureza | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" | |||
Drenar por bomba | Opcional | ¢26 mm | ¢26 mm | ¢26 mm | ¢26 mm | ||
Dimensão | As dimensões não incluem saídas de ar e ganchos | (C*L*A)mm | 1050*600*300 | ||||
A unidade vem de fábrica com um motor DC controlado por sinal de 0-10 V, permitindo ajuste de velocidade variável em quatro configurações de fluxo de ar. O motor opera com entrada de energia mais baixa do que os equivalentes CA em toda a faixa de velocidade.
O trocador de calor utiliza aletas de alumínio hidrofílicas instaladas em tubos de cobre, configuradas como uma bobina de 6 fileiras. Esta área da bobina suporta resfriamento sensível e desumidificação latente. Sob condições de teste de desumidificação (29/26,2 ℃ interno, 7/12 ℃ água), o teor de umidade do ar fornecido chega a 7,18 g/kg na velocidade mais baixa do ventilador.
Um filtro classe G7 é instalado no lado da entrada e pode ser substituído sem remover a unidade do teto. A posição da entrada de ar fresco pode ser especificada de acordo com os requisitos de layout do duto do projeto.
O conjunto do ventilador é montado frontalmente dentro da caixa. Este layout suporta a drenagem natural do condensado e elimina a necessidade de um sifão em forma de U na linha de drenagem. Uma bomba opcional de elevação de condensado está disponível para projetos com queda limitada de drenagem no teto, com diâmetro de saída de drenagem de 26 mm.
Esta unidade oferece cinco funções: ajuste de temperatura, controle de umidade, filtragem de ar, introdução de ar fresco e regulação de fluxo de ar variável. Ele foi projetado para funcionar junto com sistemas de regulação de temperatura do solo ou sistemas de controle de temperatura radiante, fornecendo resfriamento e aquecimento suplementares para acelerar a resposta da temperatura interna.
As aplicações primárias incluem residências privadas, apartamentos e vilas onde são instalados sistemas de resfriamento radiante ou HVAC geotérmico. A unidade também é adequada para ambientes comerciais leves, como pequenos escritórios, espaços de varejo boutique e quartos de hotel onde é necessário o tratamento de ar canalizado com desumidificação.
Para projetos de aquisição comercial que envolvam empreendimentos residenciais de múltiplas unidades ou equipamentos de hospitalidade, o formato compacto da unidade montada no teto e a posição configurável da entrada de ar fresco permitem a adaptação às diversas restrições do local.
A unidade mede 1050 × 600 × 300 mm (comprimento × largura × altura), excluindo saídas de ar e ganchos de montagem. Ele foi projetado para instalação horizontal em espaços de plenum no teto.
As conexões de entrada e saída de água são portas roscadas ZG3/4". As conexões de drenagem naturais também são ZG3/4". Quando a bomba de condensado opcional é especificada, a saída de drenagem da bomba mede Ø26 mm.
A unidade opera com uma fonte de alimentação monofásica de 220V-50Hz. A velocidade do motor é controlada através de um sinal de controle de 0-10 V, compatível com sistemas de automação predial padrão.
A unidade foi projetada para complementar sistemas de regulação de temperatura do solo e sistemas de controle de temperatura radiante. Ele fornece resfriamento, aquecimento e desumidificação complementares para melhorar o tempo de resposta de temperatura nessas configurações de sistema.
Sob condições de teste de temperatura interna de 29/26,2°C e abastecimento de água de 7/12°C, a capacidade máxima de desumidificação é de 16,1 L/h na velocidade mais alta do ventilador. Na velocidade mais baixa do ventilador, o teor de umidade do ar fornecido cai para 7,18 g/kg nas mesmas condições.
Não, a bomba de elevação de condensado é um acessório opcional. A configuração padrão utiliza drenagem natural através de uma conexão de drenagem ZG3/4", que não requer um sifão em forma de U devido ao layout do ventilador montado na frente.
Sim, o local da entrada de ar fresco pode ser especificado para atender aos requisitos de layout dos dutos do projeto. Isto suporta uma instalação flexível em diferentes configurações de teto.
