DC3-MFP-85WA-K
MECO

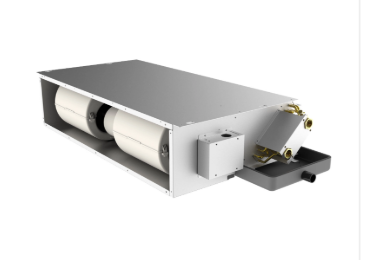

O DC3-MFP-85WA-K é uma unidade ventiloconvectora de duto oculto de teto de perfil fino projetada para instalações onde o espaço vertical do teto é limitado. Com uma espessura de corpo de 200 mm, esta unidade cabe em cavidades estreitas do teto enquanto fornece ar condicionado através de dutos. Pertence à linha de FCU de dutos finos da série K, que cobre volumes de ar que variam de 510 a 1360 m³/h em diferentes variantes de modelo.
A unidade possui uma caixa retangular de baixo perfil construída para montagem horizontal no teto. As conexões da tubulação de água esquerda e direita são reversíveis em campo, permitindo flexibilidade de instalação no local. Uma caixa de retorno de ar é incluída como padrão, com diversas opções de estilo de retorno de ar disponíveis para atender aos requisitos do projeto. O recipiente de drenagem de condensado está integrado na base da unidade e uma bomba de drenagem de condensado pode ser adicionada como acessório opcional para aplicações onde a drenagem por gravidade não é viável.
Esta unidade fan coil usa rodas de ventilador centrífugas de plástico para reduzir o ruído operacional. O trocador de calor é construído com tubos de cobre e aletas de alumínio hidrofílico, o que facilita a transferência de calor e a remoção de umidade. As configurações de motor EC e DC estão disponíveis como opções, permitindo que os especificadores selecionem o tipo de motor que se alinha aos requisitos do sistema de controle e às metas de eficiência energética.
Parâmetro | Valor |
|---|---|
Modelo | DC3-MFP-85WA-K |
Volume de ar | 850 m³/h |
Pressão Estática | 12 Pa (30 Pa opcional) |
Capacidade de resfriamento | 2.950 watts |
Capacidade de aquecimento | 4650W |
Nível de ruído (a 12 Pa) | 43dB |
Entrada de energia (a 12 Pa) | 44W |
Volume de fluxo de água | 0,79m³/h |
Conexão do tubo de água (entrada) | ZG3/4" |
Conexão do tubo de água (saída) | ZG3/4" |
Esta unidade ventilo-convectora de duto fino é adequada para edifícios comerciais e residenciais com profundidade limitada no teto. As aplicações comuns incluem quartos de hotéis, escritórios, apartamentos residenciais, enfermarias de hospitais e pequenas unidades de varejo. A instalação oculta preserva a estética interior do teto, enquanto a configuração canalizada permite o fornecimento de ar distribuído através de múltiplos registros de fornecimento.
Várias opções estão disponíveis para adaptar a unidade aos requisitos específicos do projeto. Os motores sem escova EC/DC podem ser especificados no lugar dos motores CA padrão para controle de velocidade variável e consumo de energia reduzido. Uma bomba de elevação de condensado está disponível como opção de instalação de fábrica ou em campo. O estilo da caixa de ar de retorno pode ser personalizado para combinar com os layouts dos dutos. As configurações de sistema de dois e quatro tubos são suportadas em toda a linha de produtos da Série K.
Deve ser fornecido acesso de serviço suficiente na extremidade da unidade onde estão localizadas as conexões de água e a caixa elétrica. O projeto de conexão de água reversível acomoda layouts de tubulação à esquerda e à direita. A unidade deve ser montada nivelada para garantir a drenagem adequada do condensado. Ao usar a configuração de alta estática de 30 Pa, o projeto dos dutos deve levar em conta a pressão estática externa disponível para atingir o fluxo de ar nominal.
As rodas plásticas do ventilador e o recipiente de drenagem devem ser inspecionados periodicamente para evitar acúmulo de poeira e crescimento microbiano. Os filtros de ar, quando instalados, requerem limpeza ou substituição regular de acordo com as condições do local. As superfícies da bobina devem ser mantidas livres de detritos para manter o desempenho da transferência de calor. Os rolamentos do motor são permanentemente lubrificados e não necessitam de relubrificação periódica em condições normais de operação.
O corpo da unidade mede 200 mm de espessura. Os instaladores devem permitir espaço adicional para conexões de dutos, isolamento e linha de drenagem de condensado. Uma profundidade mínima do plenum de aproximadamente 250 mm é recomendada para instalações padrão.
Sim. A unidade fan coil suporta sistemas hidrônicos de dois e quatro tubos. Nas configurações de dois tubos, a unidade opera no modo de resfriamento ou aquecimento, dependendo da temperatura do abastecimento de água. As configurações de quatro tubos permitem capacidade simultânea de aquecimento e resfriamento com circuitos de bobina separados.
As opções de motores DC e EC suportam sinais externos de controle de velocidade, permitindo a integração com sistemas de automação predial e gerenciamento de energia. As especificações da interface de controle devem ser confirmadas no momento do pedido para corresponder aos protocolos de controle do projeto.
