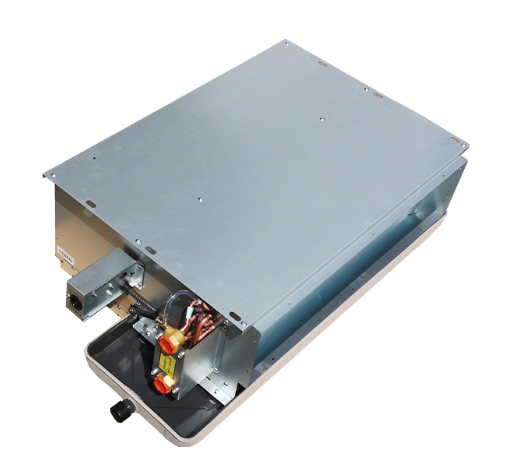

Unidade de ventiloconvector tipo duto de sopro de ar horizontal MFP-136WA-B

A unidade fan coil tipo duto de sopro de ar horizontal MFP-136WA-B serve como um dispositivo terminal oculto montado no teto para sistemas centrais de ar condicionado. Projetada para integração com dutos, esta unidade fornece ar condicionado para vários ambientes ou zonas por meio de dutos de ar conectados. O modelo opera com três configurações de pressão estática selecionáveis ​​– 12Pa, 30Pa e 50Pa – permitindo a correspondência de especificações para diferentes comprimentos de duto e configurações de layout. Esta configuração de dutos suporta distribuição uniforme de ar em áreas maiores, tornando-a adequada para pisos de escritórios, corredores de quartos de hotéis, espaços comerciais e enfermarias de hospitais onde são necessárias instalações ocultas e dutos estendidos.

Principais especificações técnicas da unidade fan coil MFP-136WA-B

Construção Central e Componentes

Projeto da bobina do trocador de calor

O conjunto do trocador de calor utiliza tubos de cobre roxo combinados com aletas de alumínio. O espaçamento das aletas é otimizado através de simulação computacional e testes empíricos para equilibrar a área de superfície de troca de calor e a resistência à passagem de ar. A tubulação de cobre roxo fornece resistência mecânica para suportar a pressão da água em instalações de edifícios altos. O design da bobina suporta operação de resfriamento de água gelada e aquecimento de água quente dentro das faixas de temperatura padrão do sistema HVAC.

Conjunto de ventilador e motor

Cada conjunto de ventilador passa por calibração de balanceamento dinâmico durante a produção. A configuração do ventilador centrífugo puxa o ar de retorno através da bobina e o descarrega na conexão do duto de alimentação. As especificações do enrolamento do motor correspondem à potência nominal de 134 W a uma pressão estática de 12 Pa, com consumo de energia ajustado em configurações de pressão estática mais altas.

Construção de revestimento e bandeja de drenagem

A carcaça da unidade é fabricada em chapa de aço elástico com acabamento superficial pulverizado com plástico. A bandeja de drenagem utiliza prensagem de peça única sem costuras soldadas, reduzindo possíveis pontos de vazamento. O material isolante é aplicado na superfície do reservatório de drenagem para controlar a formação de condensação e evitar o gotejamento secundário de água. O design de bandeja plana suporta a drenagem de condensado através da linha de drenagem conectada.

Características de Desempenho para Instalação Comercial

Pressão estática ajustável para flexibilidade de projeto de duto

As três opções de pressão estática selecionáveis ​​(12Pa, 30Pa, 50Pa) permitem que os projetistas de HVAC combinem o desempenho da unidade com projetos de dutos específicos. Configurações de pressão estática mais baixas aplicam-se a dutos curtos com acessórios mínimos, enquanto configurações mais altas acomodam redes de dutos mais longas com cotovelos e ramificações adicionais. Essa capacidade de ajuste reduz a necessidade de especificar diferentes modelos de unidades em diversas zonas de um único projeto.

Integração de sistemas de automação predial

A unidade suporta conexão de interface com sistemas de gerenciamento predial (BMS) baseados em protocolo Modbus. Esta compatibilidade permite monitoramento e controle centralizados junto com outros equipamentos HVAC em instalações comerciais. A conectividade Modbus suporta plataformas de sistemas de supervisão padrão comumente implantadas em edifícios de escritórios, hotéis e instalações de saúde.

Opções de conexão de água

Mangueiras flexíveis de aço inoxidável podem ser instaladas para conexões de entrada e saída de água. Estas mangueiras acomodam pequenos desalinhamentos entre a tubulação da unidade e as linhas de água do edifício durante a instalação e reduzem a transmissão de vibração da unidade para a tubulação fixa.

Aplicações Comerciais Típicas

A unidade fan coil canalizada é instalada acima de tetos falsos, com apenas grades de alimentação e retorno visíveis no espaço acabado. Projetos de instalação comuns incluem edifícios de escritórios de vários andares, propriedades de hotéis de médio e luxo, áreas para locatários de shopping centers, departamentos de internação de hospitais e salas de aula de instalações educacionais. O design oculto atende aos requisitos de design de interiores onde equipamentos expostos não são desejados.

Perguntas frequentes sobre unidades fan coil canalizadas

Qual tamanho de tubo de água o MFP-136WA-B exige?

As conexões de entrada e saída de água usam portas roscadas ZG3/4". Os instaladores devem combinar esse tamanho de conexão com a tubulação de água quente e resfriada do edifício.

Esta unidade pode ser conectada a um sistema de automação predial?

Sim, a unidade suporta interface de protocolo Modbus para integração com sistemas padrão de gerenciamento de edifícios e controle de supervisão usados ​​em instalações comerciais.

Qual espaço livre no teto é necessário para a instalação?

O projeto de duto horizontal requer espaço suficiente acima do teto suspenso para o corpo da unidade, conexões de duto e acesso à tubulação de água. As dimensões de folga específicas seguem as especificações do desenho de instalação do produto.

As mangueiras de aço inoxidável estão incluídas na unidade?

Mangueiras flexíveis de aço inoxidável para conexões de água estão disponíveis como acessório opcional e podem ser especificadas no momento do pedido.
