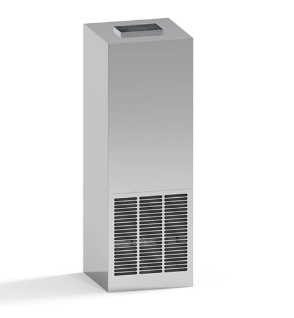

A unidade ventiloconvectora oculta vertical da série DCV-MFP foi projetada para instalação vertical no chão com fluxo de ar de descarga superior. Esta FCU tipo gabinete fornece fornecimento de ar vertical de longa distância e é comumente usada em aplicações onde unidades montadas no teto não são práticas. A linha de produtos inclui quatro modelos com volumes de ar que variam de 1.020 a 2.040 m³/h, atendendo a necessidades de condicionamento de ambientes de médio a grande porte.
A carcaça da unidade é fabricada em chapa de aço galvanizado sem brilho como padrão. A chapa revestida de alumínio-zinco está disponível como material opcional para projetos que exigem maior resistência à corrosão. O design do gabinete vertical integra a seção do ventilador, o trocador de calor e o recipiente de drenagem em um único conjunto montado no piso. A configuração de descarga superior direciona o ar fornecido para cima, para os dutos ou diretamente para o espaço condicionado.
O conjunto do ventilador é montado com conexões aparafusadas em suportes estruturais rebitados, permitindo a remoção do conjunto do ventilador e do motor para manutenção sem desmontar o gabinete completo. Todas as unidades da série DCV-MFP são equipadas com motores CC sem escovas como padrão, suportando operação de velocidade variável e menor consumo de energia em comparação com configurações de motor CA de velocidade fixa.
A tabela abaixo apresenta os parâmetros de desempenho nominais para os modelos de sistema de 2 tubos em toda a linha de fan coils com dutos verticais DCV-MFP.
Parâmetro | Unidade | DCV-MFP-102VA | DCV-MFP-136VA | DCV-MFP-170VA | DCV-MFP-204VA |
Fonte de energia | - | 220V, 60Hz, 1F | 220V, 60Hz, 1F | 220V, 60Hz, 1F | 220V, 60Hz, 1F |
Volume de ar (alto) | m³/h | 1020 | 1360 | 1700 | 2040 |
Volume de ar (baixo) | m³/h | 240 | 320 | 400 | 480 |
Pressão Estática Externa | Pai | 60 | 60 | 60 | 60 |
Capacidade de resfriamento (TH, máx.) | W | 6300 | 8100 | 10000 | 11500 |
Capacidade de resfriamento (TH, máx.) | BTU/h | 21500 | 27640 | 34120 | 39240 |
Capacidade de resfriamento (SH, máx.) | W | 4490 | 5870 | 7100 | 8350 |
Capacidade de resfriamento (SH, máx.) | BTU/h | 15320 | 20030 | 24225 | 28490 |
Capacidade de resfriamento (SH, mín.) | W | 2200 | 2850 | 3500 | 4050 |
Resfriamento Sensível (Velocidade Mínima) | W | 1300 | 1650 | 2050 | 2350 |
Capacidade de aquecimento (alta) | W | 10100 | 13000 | 16000 | 18400 |
Capacidade de aquecimento (baixa) | W | 3550 | 4550 | 5600 | 6450 |
Nível de ruído (alto, 60Pa) | dB(A) | 44 | 48 | 52 | 55 |
Entrada de energia | W | 190 | 220 | 280 | 440 |
Volume de fluxo de água | m³/h | 1.07 | 1.38 | 1.71 | 1.96 |
Queda de pressão da água | kPa | 27 | 30 | 35 | 40 |
Conexão de Água (Entrada) | - | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" |
Conexão de Água (Saída) | - | ZG3/4" | ZG3/4" | ZG3/4" | ZG3/4" |
Tipo de bobina | - | Aleta de alumínio hidrofílica de tubo de cobre | Aleta de alumínio hidrofílica de tubo de cobre | Aleta de alumínio hidrofílica de tubo de cobre | Aleta de alumínio hidrofílica de tubo de cobre |
Tamanho do tubo de drenagem | milímetros | Φ26 | Φ26 | Φ26 | Φ26 |
Dimensões (C×L×A) | milímetros | 506×508×2005 | 506×508×2005 | 608×508×2005 | 608×508×2005 |
Peso líquido | kg | 75.6 | 75.6 | 82.8 | 82.8 |
Esta série de fan coil com duto vertical atende a uma variedade de aplicações comerciais e industriais. É frequentemente especificado para shopping centers, saguões de hotéis, grandes andares de escritórios, salas de exposição e áreas residenciais onde o espaço no teto não está disponível ou o direcionamento de dutos por cima é impraticável. O gabinete pode ser instalado como um sistema de dutos conectado aos dutos de alimentação ou como uma unidade sem dutos que fornece ar diretamente da grade de descarga superior.
Várias opções de configuração oferecem suporte a requisitos específicos do projeto. Os sistemas hidrônicos de 2 e 4 tubos são compatíveis com esta série de unidades. Um aquecedor elétrico pode ser instalado de fábrica para capacidade de aquecimento suplementar. Válvulas de bloqueio e válvulas de controle modulantes podem ser integradas dentro do gabinete na fábrica. O conjunto da bobina do trocador de calor utiliza tubos de conexão flexíveis em aço inoxidável, que podem ser desconectados removendo quatro parafusos e afrouxando o acoplamento central, simplificando a remoção da bobina para manutenção.
A unidade deve ser instalada em uma superfície nivelada, capaz de suportar o peso operacional. Deve ser mantido espaço livre no lado de serviço para acesso à bobina e ao motor. A abertura de descarga superior conecta-se aos dutos de alimentação usando conexões flangeadas padrão. As conexões da tubulação de água estão localizadas na lateral da unidade e devem ser instaladas com válvulas de isolamento para manutenção futura. A linha de drenagem de condensado requer inclinação adequada para garantir a drenagem por gravidade do recipiente de drenagem.
O conjunto do ventilador e do motor pode ser acessado removendo os suportes de montagem do ventilador parafusados sem desmontar completamente o gabinete. A bobina do trocador de calor é removível liberando quatro parafusos de montagem e desconectando o acoplamento flexível de aço inoxidável entre a bobina e a tubulação fixa. Os filtros de ar devem ser inspecionados e limpos em intervalos determinados pelas condições de poeira do local. As aletas da bobina requerem limpeza periódica para manter o desempenho nominal de transferência de calor.
Um sistema de 2 tubos utiliza um circuito de bobina única que circula água gelada ou quente, alternando entre os modos de resfriamento e aquecimento com base na operação sazonal. Um sistema de 4 tubos utiliza circuitos separados de refrigeração e aquecimento, permitindo a disponibilidade simultânea de aquecimento e refrigeração para controle de zona individual. A série DCV-MFP suporta ambos os tipos de sistema.
Sim. O fan coil vertical pode ser instalado como uma unidade sem dutos, descarregando o ar condicionado diretamente da abertura superior para o espaço. Para aplicações em dutos, a classificação de pressão estática externa de 60 Pa suporta trechos curtos de dutos com registros de alimentação. A resistência externa total dos dutos não deve exceder a pressão estática nominal para manter o fluxo de ar projetado.
Válvulas de bloqueio e válvulas de controle modulantes estão disponíveis como opções instaladas de fábrica. Eles não estão incluídos na configuração padrão da unidade base. O tipo, tamanho e tipo de sinal de controle da válvula devem ser especificados no momento do pedido para atender aos requisitos do sistema de controle do projeto.
