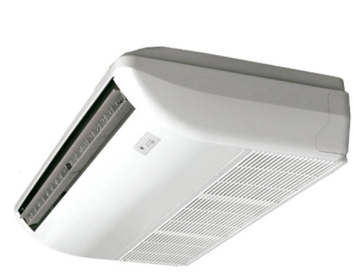

Unidade ventiloconvectora tipo piso de teto

A unidade fan coil tipo teto e piso é um dispositivo terminal HVAC decorativo de montagem exposta que suporta três configurações de instalação: suspensa no teto, no chão e montada na parede. A gama de unidades abrange volumes de ar de 340 m³/h a 2380 m³/h em oito tamanhos de modelos, permitindo a correspondência de capacidade para salas de diferentes dimensões. O design da caixa exposta elimina a necessidade de um plenum no teto suspenso, tornando a unidade adequada para espaços com altura de teto limitada ou onde a instalação de dutos é impraticável. As aplicações incluem lobbies de hotéis, áreas de jantar de restaurantes, pequenas suítes de escritórios, showrooms de varejo e áreas comuns residenciais onde unidades visíveis com aparência acabada são aceitáveis.

Principais especificações técnicas da unidade fan coil tipo piso de teto

Construção Central e Componentes

Projeto da bobina do trocador de calor

A serpentina de resfriamento e aquecimento consiste em tubos de cobre com aletas de alumínio hidrofílicas. O revestimento hidrofílico das aletas reduz a retenção de gotas de água nas superfícies das aletas durante a operação de desumidificação, apoiando a passagem consistente do fluxo de ar através da serpentina. A configuração do sistema de 2 tubos utiliza uma única serpentina para os modos de resfriamento de água gelada e aquecimento de água quente. O conjunto da bobina é classificado para uma pressão máxima de trabalho de 1,6 MPa, cobrindo faixas de pressão de sistema HVAC comercial padrão. Uma configuração de sistema de 4 tubos com serpentinas de resfriamento e aquecimento separadas está disponível como opção para projetos que exigem capacidade simultânea de aquecimento e resfriamento.

Ventilador e sistema de fluxo de ar

Um design de ventilador centrífugo fornece fluxo de ar em três configurações de velocidade – alta, média e baixa – selecionáveis ​​pelo usuário. A função de persiana de oscilação automática ajusta verticalmente a direção do ar de descarga, distribuindo o ar condicionado por uma área mais ampla da sala. A classificação de pressão estática externa de 0Pa indica que a unidade foi projetada para descarga direta de ar ambiente sem dutos conectados. Os níveis de ruído variam de 39 dB(A) para o modelo menor a 51 dB(A) para o modelo maior em alta velocidade do ventilador.

Invólucro e bandeja de drenagem

O invólucro externo é formado com contornos de borda arredondados para aparência de instalação exposta. A unidade inclui um recipiente de drenagem integrado para coleta de condensado durante a operação de resfriamento, com uma conexão de tubo de drenagem de ￠26 mm para fixação da linha de condensado. Válvulas de água integradas estão disponíveis como recurso opcional, reduzindo o número de componentes de tubulação externos necessários durante a instalação.

Características de Desempenho para Instalação Comercial

Várias opções de configuração de instalação

A unidade suporta três métodos de montagem para acomodar diferentes condições de espaço. A instalação suspensa no teto posiciona a unidade abaixo da estrutura do teto com caixa visível, adequada para salas sem plenum de teto suspenso. A instalação no chão coloca a unidade no chão perto de paredes externas, aplicável onde a montagem no teto não está estruturalmente disponível. A instalação montada na parede fixa a unidade diretamente às superfícies das paredes, economizando espaço em salas menores.

Opções do sistema de controle

As unidades padrão incluem um controle remoto infravermelho para operação individual da sala, com seleção de velocidade do ventilador, mudança de modo e ajuste de ponto de ajuste de temperatura. Para gerenciamento centralizado de instalações, a unidade suporta conexão de interface Modbus para sistemas de automação predial, permitindo controle de grupo e monitoramento em múltiplas unidades em uma única propriedade.

Aplicações Comerciais Típicas

A unidade ventiloconvectora tipo teto e piso é instalada em espaços onde os sistemas de dutos ocultos não são viáveis ​​devido a limitações de altura do teto ou restrições de renovação. As aplicações comerciais comuns incluem áreas públicas de hotéis, restaurantes, salas de escritórios de pequeno a médio porte, lojas de varejo, salas de aula de escolas e áreas de espera de assistência médica. A gama de oito tamanhos de modelos permite combinar a capacidade desde pequenos escritórios individuais até áreas maiores em plano aberto.

Perguntas frequentes sobre unidades ventilo-convectoras de piso de teto

Qual é a diferença entre sistemas de 2 e 4 tubos?

Um sistema de 2 tubos utiliza uma única serpentina para operação de resfriamento e aquecimento, alternando entre os modos conforme o sistema do edifício altera a temperatura da água. Um sistema de 4 tubos utiliza serpentinas de resfriamento e aquecimento separadas, permitindo a seleção individual de unidades entre aquecimento e resfriamento, independentemente de outras zonas. A configuração de 4 tubos está disponível como opção.

Essas unidades podem ser controladas centralmente?

Sim, as unidades suportam interface de protocolo Modbus para conexão a sistemas centralizados de automação predial, permitindo monitoramento e controle em toda a instalação junto com outros equipamentos HVAC.

As válvulas de água integradas estão incluídas como padrão?

As válvulas de água integradas são um acessório opcional que pode ser especificado durante o pedido. Quando selecionados, reduzem o trabalho de instalação de tubulação externa no local do projeto.

Qual tamanho do tubo de drenagem é necessário?

A conexão de drenagem de condensado mede ￠26 mm. Os instaladores devem combinar este diâmetro com o sistema de tubulação de drenagem de condensado do edifício.

Quantas configurações de velocidade do ventilador estão disponíveis?

Cada unidade opera com três níveis de velocidade do ventilador – alta, média e baixa – selecionáveis ​​através do controle remoto incluído. A função de oscilação automática ajusta a direção vertical da descarga de ar independentemente das configurações de velocidade do ventilador.
