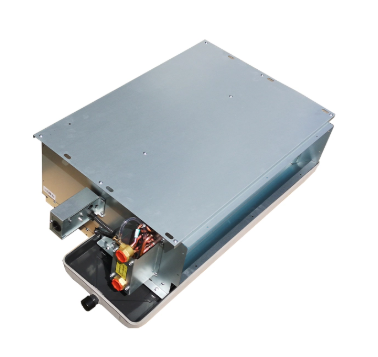

Unidade de ventiloconvector tipo duto oculto estilo B

Visão geral do produto e princípio de funcionamento de unidades fan coil de duto oculto

Função principal

A unidade fan coil tipo duto oculto horizontal estilo B serve como um dispositivo terminal para sistemas centrais de ar condicionado. Ele circula o ar interno através de uma serpentina do trocador de calor conectada a tubulações de água gelada ou quente, fornecendo saída de resfriamento ou aquecimento para espaços condicionados. A unidade é instalada acima de tectos falsos, apenas com grelhas de entrada de ar visíveis na divisão, mantendo um aspecto interior limpo.

Princípio Operacional

O ar interno entra na unidade através da abertura de retorno de ar, passa pela bobina do tubo aletado onde ocorre a troca de calor com a água circulando dentro dos tubos e, em seguida, é descarregado de volta para a sala através do duto de ar fornecido e dos difusores. O conjunto do ventilador oferece três configurações de velocidade (Alta, Média, Baixa) para ajustar o volume de ar de acordo com os requisitos de carga. Esta unidade não transporta ar entre salas; cada unidade atende sua zona designada de forma independente.

Principais especificações e dados de desempenho para unidades ventilo-convectoras canalizadas

Desempenho do Fan Coil tipo duto (2 tubos, estilo B)

Características estruturais e detalhes de componentes de unidades FCU horizontais

Conjunto de bobina

O trocador de calor utiliza tubos de cobre roxo combinados com aletas de alumínio hidrofílicas, disponíveis em configurações de 3 ou 3+1 carreiras. O design de 3 fileiras é adequado para aplicações padrão de resfriamento e aquecimento, enquanto a configuração de 3+1 fileiras fornece área de superfície de troca de calor adicional para projetos que exigem maior capacidade de produção.

Unidade de Ventilador e Motor

Cada ventilador passa por calibração de equilíbrio dinâmico de rotina durante a produção. A série cobre volumes de ar de 340 a 2.380 m³/h em nove tamanhos de modelo, com três configurações de velocidade do ventilador por unidade. A pressão estática externa varia de 12 a 50 Pa, suportando sistemas de distribuição de ar canalizado de comprimentos variados.

Design da panela de drenagem

A bandeja de drenagem é fabricada através de um processo de estampagem de peça única, sem costuras soldadas no corpo da bandeja, reduzindo possíveis pontos de vazamento. A superfície recebe tratamento de pulverização para resistência à corrosão. As unidades são configuradas com pontos de conexão de drenagem padrão compatíveis com sistemas de tubulação de condensado de construção.

Flexibilidade de instalação e opções de configuração para FCUs canalizados

Configurações de retorno aéreo

Estão disponíveis três opções de instalação de retorno de ar: unidade padrão sem caixa de retorno de ar, configuração de retorno lateral e configuração de retorno inferior. Uma caixa de ar de retorno opcional simplifica o trabalho de instalação no local e reduz os requisitos de fabricação de dutos durante a construção.

Compatibilidade do sistema de tubulação

A série suporta sistemas hidrônicos de 2 e 4 tubos. A configuração de 2 tubos serve sazonalmente o modo de resfriamento ou aquecimento, enquanto a configuração de 4 tubos permite a disponibilidade simultânea de resfriamento e aquecimento para zonas que exigem flexibilidade de temperatura durante todo o ano. Todos os modelos utilizam conexões de água ZG3/4".

Aplicações típicas e cenários de projeto para fan coils ocultos

As unidades ventiloconvectoras de duto oculto horizontal estilo B são instaladas no espaço do teto de edifícios comerciais, torres de escritórios, quartos de hóspedes de hotéis, enfermarias de hospitais e sistemas residenciais de ar condicionado central. O design oculto é adequado para projetos que exigem terminais HVAC discretos que preservam a estética do design de interiores. A capacidade de conexão do duto permite a colocação flexível da grade de fornecimento de ar e a distribuição de ar multiponto em uma única zona.

Perguntas frequentes sobre unidades fan coil do tipo duto

Como seleciono o tamanho apropriado do fan coil para uma sala?

A seleção depende do cálculo da carga de resfriamento ou aquecimento da sala, que leva em consideração a área útil, a altura do teto, a exposição da janela, o nível de ocupação e as condições climáticas locais. Como referência, o volume de ar varia de 340 m³/h para pequenos escritórios a 2.380 m³/h para zonas abertas maiores. Recomenda-se consultar um engenheiro HVAC para cálculo de carga para um dimensionamento preciso.

Qual é a diferença entre a pressão estática de 12Pa, 30Pa e 50Pa?

A pressão estática indica a capacidade da unidade de empurrar o ar através dos dutos. Unidades com pressão estática externa de 12Pa são adequadas para dutos curtos ou aplicações de descarga direta. A classificação 30Pa suporta sistemas de dutos de comprimento médio com várias curvas, enquanto as unidades 50Pa atendem dutos mais longos com mais acessórios e múltiplas saídas de ar.

Essas unidades podem funcionar com sistemas de água gelada e água quente?

Sim, os fan coil funcionam tanto com água gelada para resfriamento quanto com água quente para aquecimento. O sistema de 2 tubos alterna entre os modos sazonalmente, enquanto a configuração de 4 tubos fornece serpentinas separadas de resfriamento e aquecimento para disponibilidade simultânea. A temperatura do abastecimento de água depende do projeto central da planta.

Que manutenção essas unidades fan coil exigem?

A manutenção de rotina inclui substituição ou limpeza periódica do filtro, inspeção e limpeza da bobina conforme necessário, lavagem do recipiente de drenagem e da linha de drenagem para evitar o acúmulo de condensado e verificações dos rolamentos do motor do ventilador de acordo com as horas de operação. Painéis de acesso no teto devem ser planejados durante a instalação para facilitar o acesso para manutenção.
