DC-MFP-238MAW
MECO

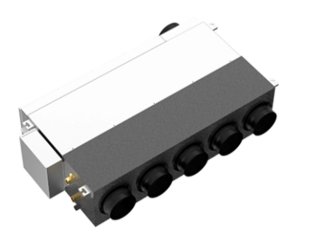

O DC-MFP-238MAW é uma unidade fan coil canalizada de média pressão estática fabricada pela MECO. Construída com uma estrutura de chassi fechada, esta unidade fornece 75 Pa de pressão estática externa, permitindo a distribuição de ar canalizado através de dutos mais longos e múltiplos terminais de saída. Com um volume de ar nominal de 2.380 m³/h, o modelo é dimensionado para espaços internos maiores que exigem fluxo de ar distribuído através de dutos no teto, em vez de descarga direta.
Esta unidade é especificada para projetos de compras comerciais, incluindo escritórios de plano aberto, lojas de varejo, salas de conferências e áreas públicas de hospitalidade. Sua instalação no teto oculto preserva a aparência acabada do teto, enquanto a classificação de pressão estática média suporta layouts de dutos que contornam elementos estruturais e atendem a múltiplas zonas da sala a partir de uma única unidade.
Parâmetro | Valor |
|---|---|
Modelo | DC-MFP-238MAW |
Marca | MECO |
Volume de ar | 2.380 m³/h |
Pressão Estática | 75 Pa |
Capacidade de resfriamento | 13.900 watts |
Capacidade de aquecimento | 22.400W |
Nível de ruído | 58dB |
Entrada de energia | 270W |
Volume de fluxo de água | 2,37 m³/h |
Queda de pressão | 40 KPa |
A unidade utiliza uma estrutura de revestimento totalmente fechada, o que contribui para a sua capacidade de pressão estática externa de 75 Pa. Essa classificação de pressão permite que a unidade empurre o ar através de redes de dutos estendidas, incluindo dutos ramificados, transições de cotovelo e difusores de alimentação, sem cair abaixo do fluxo de ar projetado nos terminais.
A unidade está equipada com uma roda de ventilador de grande diâmetro dimensionada para movimentar 2.380 m³/h de ar na pressão estática nominal. O conjunto do ventilador e do motor é montado dentro do chassi fechado, com seções de entrada e saída projetadas para reduzir a turbulência à medida que o ar se move do lado de retorno para os dutos.
Um elemento de aquecimento elétrico está disponível como opção instalada de fábrica para projetos que exigem capacidade de aquecimento suplementar além da saída da serpentina hidrônica. Esta opção é selecionada no momento do pedido e integrada ao caminho do fluxo de ar da unidade durante a fabricação.
O design da unidade acomoda a introdução de ar fresco externo na corrente de ar fornecida. Isso permite que o fan coil lide tanto com o ar ambiente recirculado quanto com uma proporção de ar de ventilação, atendendo aos requisitos de qualidade do ar interno em aplicações comerciais. O volume de entrada de ar fresco é determinado pelo projeto do duto e pela margem de pressão estática disponível.
Conexões de descarga redondas são oferecidas como uma configuração de saída alternativa para projetos que utilizam dutos redondos. Esta opção reduz a necessidade de acessórios de transição retangulares para redondos no local e pode simplificar a coordenação da instalação de dutos.
A unidade fan coil de média pressão estática DC-MFP-238MAW é implantada em uma variedade de aplicações comerciais e industriais onde a distribuição de ar canalizado é necessária. Pisos de escritórios em plano aberto utilizam este modelo para fornecer ar condicionado através de grades de dutos no teto, com difusores de fornecimento espaçados de acordo com os padrões de ocupação.
Espaços de varejo e locações de shopping centers também especificam esse tipo de unidade quando vitrines individuais exigem zoneamento independente, mantendo uma estética de teto uniforme. Para salas com plantas baixas irregulares, como layouts em forma de L ou U, a configuração de dutos permite que as saídas de abastecimento sejam posicionadas independentemente da localização da unidade, garantindo que a cobertura do fluxo de ar alcance todas as zonas ocupadas.
Corredores de hospitalidade, instalações para conferências e edifícios educacionais são áreas de aplicação adicionais. O método de instalação oculta atende aos requisitos de design de interiores, enquanto o volume de ar de 2.380 m³/h e a pressão estática de 75 Pa fornecem capacidade suficiente para zonas com cargas de ocupação moderadas a altas.
A unidade foi projetada para montagem horizontal no teto. As conexões dos dutos são dimensionadas para corresponder à abertura de descarga da unidade. Os instaladores devem garantir que os dutos estejam devidamente apoiados e vedados para evitar vazamentos de ar que reduziriam o fluxo de ar efetivo nos terminais. Os layouts dos dutos devem levar em conta a pressão estática externa de 75 Pa ao calcular a resistência total do sistema.
Painéis de acesso para manutenção são necessários no teto abaixo da unidade para substituição do filtro, inspeção da bobina e manutenção do motor. As equipes de gerenciamento de instalações devem planejar os locais de acesso durante a fase de projeto, pois as unidades instaladas acima dos tetos acabados exigem aberturas de serviço ao alcance das seções do ventilador e da serpentina.
A unidade opera com um circuito de serpentina hidrônica transportando água gelada ou quente. A vazão nominal de água é de 2,37 m³/h com queda de pressão na serpentina de 40 Kpa. O projeto da tubulação deve corresponder a esses valores para garantir que a unidade atinja suas capacidades nominais de resfriamento e aquecimento.
A classificação de pressão estática externa de 75 Pa indica a pressão que o ventilador pode fornecer contra a resistência de dutos, conexões, difusores e filtros. Os projetistas de dutos calculam a perda total de pressão estática do sistema de distribuição e verificam se ela não excede essa classificação. Exceder a pressão estática nominal reduzirá o fluxo de ar real abaixo do valor nominal de 2.380 m³/h.
Sim, a unidade foi projetada para aceitar uma conexão de duto de ar fresco no lado de retorno do caminho do fluxo de ar. O volume de ar externo que pode ser introduzido depende da margem de pressão estática restante após contabilização das perdas no duto de alimentação. Os projetistas devem equilibrar os requisitos de ventilação com a pressão disponível do ventilador.
Não, o aquecedor elétrico é uma configuração opcional encomendada separadamente. As unidades padrão são fornecidas apenas com a serpentina hidrônica para resfriamento e aquecimento. Os projetos que exigem aquecimento elétrico de reserva devem especificar a opção de aquecedor elétrico durante a aquisição.
O valor de ruído de 58 dB corresponde às condições nominais de operação na caixa da unidade. Os níveis sonoros instalados em espaços ocupados variam dependendo do comprimento do duto, dos materiais de revestimento e da seleção do difusor. Projetos acusticamente sensíveis devem adicionar silenciadores de duto ou seções de duto revestidas conforme exigido pelas especificações do projeto.
