MFP-102TA
MECO

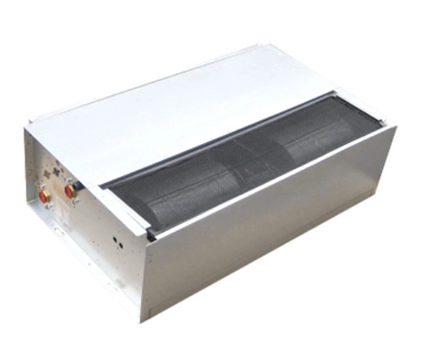

O MFP-102TA é uma unidade fan coil do tipo oculta projetada para instalação no teto e no chão dentro da linha de produtos fan coil universal MECO. Desenvolvida com base no feedback de aplicações de campo e atualizações iterativas de engenharia, esta unidade suporta configurações de fluxo de ar ascendente e direto para acomodar diferentes layouts de salas e designs de dutos. Com uma espessura de corpo de 246 mm, a unidade cabe em espaços limitados de plenum no teto ou em instalações sob janelas, mantendo um perfil visual oculto.
Este modelo atende projetos de compras comerciais onde a estética interior e a utilização do espaço são considerações primárias. Suporta instalação sob janelas, dentro de cavidades de parede ou embutida atrás de painéis decorativos, permitindo a integração com vários esquemas de design de interiores. O MFP-102TA pertence a uma série de produtos com uma faixa de volume de ar que vai de 340 m³/h a 2.380 m³/h em todos os modelos disponíveis, oferecendo opções de dimensionamento para salas com diferentes áreas de piso.
Parâmetro | Valor |
|---|---|
Modelo | MFP-102TA |
Marca | MECO |
Espessura da unidade | 246 milímetros |
Opções de pressão estática disponíveis | 12 Pa / 30 Pa |
Configurações de fluxo de ar | Fluxo de ar ascendente / Fluxo de ar direto |
Conexão de tubulação de água | Reversível esquerda ou direita |
Faixa de volume de ar da série (todos os modelos) | 340 m³/h - 2380 m³/h |
O MFP-102TA mede 246 mm de espessura, o que permite a instalação em cavidades rasas no teto ou em locais sob o peitoril onde o espaço vertical é limitado. O design oculto coloca toda a unidade atrás de superfícies acabadas, ficando visíveis apenas as grelhas de alimentação e retorno após a instalação.
Este modelo é fabricado em duas configurações de descarga: fluxo de ar ascendente para distribuição por dutos no teto e fluxo de ar direto para aplicações sob janelas ou perímetros. Os compradores podem selecionar a configuração que corresponda ao layout do seu duto durante a fase de aquisição, em vez de modificar as unidades no local.
A unidade está disponível com pressão estática externa de 12 Pa ou 30 Pa. A versão de 12 Pa é adequada para aplicações de descarga direta com dutos mínimos, enquanto a versão de 30 Pa suporta dutos curtos e múltiplas ramificações de saída. Ambas as opções compartilham as mesmas dimensões do chassi para um planejamento de instalação consistente.
As conexões hidráulicas podem ser configuradas para acesso à tubulação pelo lado esquerdo ou direito. Esta reversibilidade reduz as restrições de instalação ao coordenar com risers de tubulação de construção existentes e permite o estoque uniforme de unidades em projetos com diferentes layouts de salas.
Os componentes internos são dispostos para desmontagem pela parte frontal da unidade, permitindo a substituição do filtro e a manutenção de rotina sem remover todo o chassi do teto. Este projeto reduz o tempo de mão de obra necessário para manutenção programada durante o ciclo de vida do equipamento.
A unidade fan coil oculta MFP-102TA é especificada em vários tipos de edifícios comerciais e institucionais. Salas de conferência, corredores de hóspedes de hotéis, perímetros de escritórios e áreas de espera de assistência médica geralmente implementam esse modelo quando uma unidade interna visível entraria em conflito com os requisitos de design de interiores.
Para espaços comerciais e lobbies onde a estética do teto tem peso, o método de instalação embutida preserva a continuidade visual do plano do teto. Instalações esportivas e pavilhões multiuso também utilizam unidades desta série, selecionando modelos com maior volume de ar na faixa de 340 m³/h a 2.380 m³/h para atender às cargas de ocupação.
A unidade suporta três abordagens de montagem: instalação sob o peitoril da janela, instalação embutida na parede e instalação embutida no teto com acabamento em painel decorativo. Os suportes de montagem e a orientação da bandeja de drenagem são ajustados adequadamente durante a instalação. A tubulação de drenagem deve manter a inclinação necessária para a remoção de condensado, como acontece com todas as unidades fan coil hidrônicas.
A manutenção padrão inclui inspeção e limpeza periódica do filtro, lavagem do recipiente de drenagem e verificações da superfície da bobina. Como o painel frontal e os componentes internos podem ser acessados sem a remoção completa da unidade, as equipes de manutenção podem realizar tarefas programadas com menos tempo no local. Filtros de reposição e peças de desgaste correspondem à plataforma universal de fan coil MECO, simplificando o estoque de peças de reposição para equipes de gerenciamento de instalações.
A configuração 12 Pa destina-se a instalações onde a unidade descarrega diretamente no espaço ou através de uma conduta muito curta. A configuração de 30 Pa é selecionada quando dutos, difusores ou componentes de filtragem adicionais criam resistência ao fluxo de ar. A especificação da pressão estática correta garante que a unidade forneça seu volume de ar nominal nos terminais.
Não. O fluxo de ar ascendente e direto são versões configuradas de fábrica com diferentes aberturas de descarga e geometria interna. A direção não pode ser modificada no campo. Os compradores devem confirmar a configuração necessária no momento da colocação do pedido.
Esta unidade inclui um recipiente de drenagem padrão para coleta de condensado. Para aplicações com cargas de umidade consistentemente altas, os engenheiros da instalação devem verificar a capacidade de condensado em relação às cargas latentes calculadas e considerar opções de recipientes de drenagem isolados, se disponíveis. Todas as unidades fan coil hidrônicas requerem linhas de drenagem devidamente inclinadas e presas.
O prazo de entrega varia de acordo com a quantidade do pedido e as opções de configuração selecionadas. Unidades configuradas padrão normalmente estão disponíveis em ciclos de produção padrão. Os compradores que coordenam projetos de construção programados são aconselhados a confirmar os prazos de entrega durante a fase de cotação.
