| Quantidade: | |
|---|---|

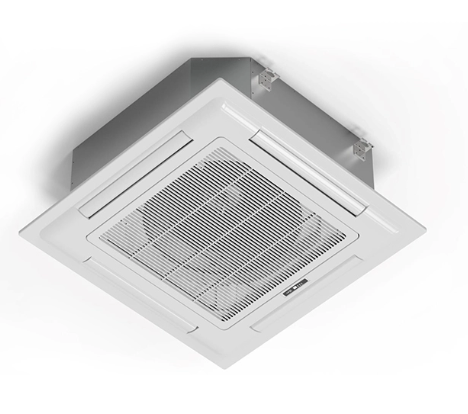

A unidade fan coil tipo cassete de 4 vias serve como dispositivo terminal para sistemas centrais de ar condicionado. Projetado para instalação no teto, o corpo da unidade se encaixa nas cavidades do teto suspenso, preservando o espaço útil. O painel frontal apresenta um perfil fino e aerodinâmico que se integra a vários designs de tetos internos. Este modelo opera com base no princípio de drenagem por gravidade natural, eliminando a necessidade de uma bomba de água embutida e placa de circuito de controle associada. A unidade suporta configurações de sistemas de 2 e 4 tubos, tornando-a adequada para diferentes requisitos de projetos comerciais e industriais.
A unidade descarrega ar condicionado através de quatro direções de saída separadas, distribuindo o fluxo de ar por todo o perímetro da sala. Este padrão de entrega reduz as variações de temperatura entre diferentes zonas dentro de um único espaço. As palhetas guia de ar em cada saída recebem tratamento de superfície flocada, um elemento de design que minimiza o gotejamento de água condensada durante a operação de resfriamento. As palhetas direcionam o fluxo de ar ao longo das superfícies do teto antes de descer para as zonas ocupadas.
Esta unidade fan coil cassete depende da gravidade para remoção de condensado, em vez de uma bomba de drenagem mecânica. O sistema de drenagem requer uma queda vertical mínima de 100 mm desde a saída de drenagem da unidade até à linha de drenagem principal. Sem uma bomba de água e componentes PCB associados, o sistema de drenagem contém menos peças suscetíveis ao desgaste. O condensado flui diretamente através da saída do reservatório de drenagem por meio da força gravitacional.
A operação é gerenciada por meio de um controlador de parede com fio, que ajusta a velocidade do ventilador e as configurações de modo. O chassi da unidade inclui uma conexão dedicada de entrada de ar fresco, permitindo a introdução de ar externo no espaço condicionado. Este recurso atende aos requisitos de ventilação em edifícios comerciais ocupados sem exigir modificações separadas nos dutos.
Parâmetro | Especificação |
|---|---|
Tipo de unidade | Unidade ventilo-convector tipo cassete de 4 vias |
Método de drenagem | Dreno por gravidade natural |
Queda de drenagem necessária | Mínimo de 100 mm |
Compatibilidade do sistema | 2 tubos / 4 tubos (opcional) |
Tipo de controle | Controlador com fio |
Entrada de ar fresco | Suportado (conexão dedicada) |
Palhetas Guia Aéreas | Tratamento de superfície flocado |
Tipo de instalação | Teto embutido (cassete) |
Este modelo de fan coil pode ser instalado em vários ambientes comerciais e institucionais. Os quartos e corredores do hotel se beneficiam do design de teto discreto e do perfil operacional silencioso. Prédios de escritórios e espaços de trabalho em plano aberto utilizam a saída quadridirecional para cobrir áreas maiores. As enfermarias hospitalares e as áreas ambulatoriais exigem uma distribuição consistente de temperatura fornecida pelo fluxo de ar multidirecional. Espaços comerciais, shopping centers e instituições de pesquisa também implantam esse tipo de unidade para controle climático. O formato cassete embutido funciona em espaços com sistemas de teto falso e pé-direito padrão.
A instalação requer profundidade suficiente na cavidade do teto para acomodar o chassi da unidade. O requisito de queda de drenagem de 100 mm deve ser verificado durante a fase de planejamento para garantir o fluxo adequado de condensado. A manutenção de rotina envolve o acesso à unidade através do painel frontal removível, permitindo a limpeza do filtro e a inspeção do reservatório de drenagem. Como o sistema de drenagem não contém nenhum mecanismo de bomba, os procedimentos de manutenção concentram-se na permeabilidade da linha de drenagem e na limpeza do reservatório, em vez da manutenção dos componentes mecânicos.
Um sistema de 2 tubos utiliza uma única linha de fornecimento e retorno para água gelada ou quente, alternando entre os modos de resfriamento e aquecimento sazonalmente. Um sistema de 4 tubos fornece circuitos separados de água gelada e água quente simultaneamente, permitindo que zonas individuais resfriem ou aqueçam de forma independente, com base na demanda.
A drenagem por gravidade natural opera sem bomba mecânica, reduzindo o número de componentes elétricos e móveis dentro da unidade. Requer inclinação adequada e queda vertical na tubulação de drenagem. As unidades assistidas por bomba podem drenar contra a gravidade, mas incluem componentes adicionais que podem exigir manutenção ao longo do tempo.
Sim, a unidade inclui uma porta de entrada de ar fresco designada no chassi. Os dutos de ar externo se conectam a esta porta, introduzindo ar de ventilação na corrente de ar fornecida. O volume de ar fresco depende do projeto do duto e de considerações sobre pressão estática externa.
